Пример алгоритма работы системы в частном доме (Во многих домах и во всех офисах есть компьютер - почему бы не использовать его для охраны?... Хотя бы ночью.) Цели: 1. Видеомониторинг путей подступа к дому с целью предупреждения фактов несанкционированных действий и выявления лиц, их подготавливающих. 2. Контроль доступа в здание. 3. Противодействие противоправным действиям. 4. Оповещение о чрезвычайной ситуации. 5. Документирование и анализ ВИДЕО и АУДИО материалов в отношении посторонних лиц.
Период функционирования Системы: круглосуточно. Характеристика объекта: Количество контролируемых объектов 1. Количество контролируемых зон вокруг объекта определяется Пользователем (рекомендуется: 2 обязательные и 3 - дополнительные). Количество контролируемых зон внутри объекта определяется Пользователем (рекомендуется: 1 обязательная и 6 - дополнительные). Тип помещений жилой. Назначение для проживания частных лиц. Количество семей - 1 Расположение плотно населенный район города. Особенности расположения малоэтажный комплекс из частных домов. Конфигурация двухэтажное здание. Прочность конструкции обычная (смешанное: деревянное и кирпичное строение) Количество входных проемов 2. Время нахождения персонала периодичное. Установленные системы охраны вневедомственная сигнализация.
ВЫБОР ВЕРСИИ

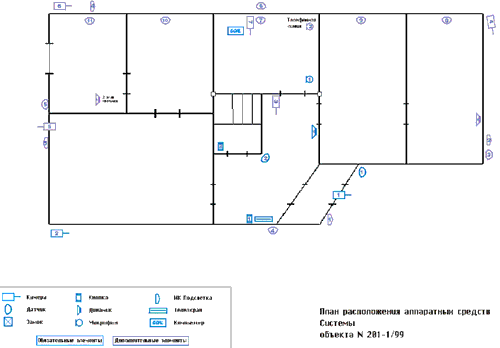

В связи с многоуровневостью здания и большого числа сигнальных устройств предлагается Версия 5 или 6. План объекта
СОСТАВЛЯЮЩИЕ БЕЗОПАСНОСТИ И АЛГОРИТМ РАБОТЫ.
Основную составляющую безопасности несут обязательные элементы, отмеченные ярким цветом на Плане. Каждый дополнительный менее значительно прибавляет ее, но также вносит свой вклад. Поэтому Заказчику предлагается выбрать необходимый для него набор охранных элементов исходя из платежеспособности и актуальности каждого лично для него.
I. Обязательные элементы.
Сюда входят:
1. Полная защита от несанкционированного проникновения через входную дверь (В большинстве случаев несанкционированное вторжение происходит через входную дверь.) Возможны следующие варианты:
- посредством взлома в отсутствии хозяина;
- посредством взлома в присутствии хозяина, когда он спит или недееспособен;
- посредством доступа во время входа или выхода хозяина через входную дверь;
- посредством доступа во время открытия входной двери сомнительным посетителям;
- посредством доступа во время открытия входной двери хорошо знакомому лицу, находящемуся в заложниках (с невидимой стороны здания могут находится злоумышленники, угрожающие ему оружием).
2. Элементы фиксации и противодействия в наиболее предполагаемой зоне прохода злоумышленника при проникновении другими путями. Как правило, это коридор здания. Если у преступника нет конкретной цели - залезть именно в данную комнату через ее окно и также выйти, то он обязательно, переходя в другую, пройдет через коридор, где и будут стоять "обязательные элементы". (Для усиления охраны при наличии финансов можно поставить "дополнительные элементы" в каждую комнату.)
Камера N1 на основном входе в здание обеспечивает следующие функции:
- видеоконтроль посетителей до открытия двери;
- регистрацию входящих и выходящих с документированием по дате и времени;
- запись посторонних лиц, осматривающих пути доступа;
- запись попыток несанкционированного доступа.
Камера N2 со стороны основного входа в здание обеспечивает следующие функции:
- дополнительный видеоконтроль посетителей до открытия двери на предмет наличия угрозы заложнику;
- запись посторонних лиц, осматривающих пути доступа;
- запись попыток несанкционированного доступа.
Датчик N1 на основном входе в здание обеспечивает следующие функции:
- функционирование камеры N1;
- регистрацию событий по наличию движения.
Датчик N2 в проходном коридоре внутри здания (он располагается в том месте, мимо которого есть наибольшая вероятность перемещения посторонних лиц) обеспечивает следующие функции:
- фиксирование нарушений в режиме охраны.
- функционирование камеры N3, если она есть.
Монитор в коридоре здания обеспечивает следующие функции:
- видеопросмотр находящихся за дверью посетителей;
- видеопросмотр посторонних лиц, находящихся сбоку от входной двери на предмет наличия угрозы заложнику.
Кнопка N1 на два положения в коридоре здания обеспечивает следующие функции:
- переключение между камерами N1 и N2;
- включение алгоритма "цепочка".
- включение режима охраны перед выходом из дома.
Кнопка N2 в потайном месте здания (рекомендуется применение радиокнопки в виде носимого брелка) обеспечивает следующие функции:
- выключение алгоритма "цепочка".
- выключение режима охраны после входа в здание хозяина.
Звуковой динамик N1 в коридоре здания обеспечивает следующие функции:
- подачу сигнала тревоги;
- сообщение голосовой информации Хозяину о происшествиях;
- сообщение голосовой информации Хозяину о подтверждении его действий.
1.Алгоритм работы Системы в присутствии Хозяина в доме.
1.1 Алгоритм дневной охраны.
При наступлении дневного времени, установленного Пользователем, вся система переходит в дневной режим охраны.
1.1.1 При срабатывании датчика N1, определившего наличие людей перед входной дверью, отрабатывается следующий алгоритм:
1.1.1.1 производится запись нескольких кадров в циклическую память компьютера, самостираемую при невостребованности. Рекомендуется раз в месяц заносить фото новых посетителей в архив для возможно необходимых познаний, а также в систему "Досье" (если установлена) для удобства использования адресно-телефонных данных;
1.1.1.2 выставляется на Плане компьютера мигающая метка, предупреждающая хозяина о нахождении людей за входной дверью;
1.1.2 Алгоритм доступа в здание.
При появлении посетителей перед входной дверью Монитор в коридоре по умолчанию экспонирует камеру N1.
1.1.2.1 Определив в посетителе хорошо знакомое лицо, Хозяин нажимает на кнопку N1 в первое нефиксированное положение для переключения монитора на камеру N2 для просмотра боковой части здания на предмет наличия угрозы заложнику. Этот алгоритм устраняет возможность использования знакомых хозяину лиц для несанкционированного проникновения. При отсутствии с боковой части посторонних лиц Хозяин может свободно открыть дверь.
1.1.2.2 Определив в посетителе незнакомое или вызывающее сомнение лицо, Хозяин нажимает на кнопку N1 во второе нефиксированное положение, которое также переключает монитор на камеру N2 для просмотра боковой части здания. Кроме того, это же положение переключателя активизирует режим "цепочка". После того, как посетитель уходит или Хозяин убеждается в его благонадежности, Хозяин нажимает скрытую кнопку N2 (предпочтительнее иметь ее в виде радиобрелка и совмещенной с кнопкой паники), деактивируя режим "цепочки". Если за установленное в алгоритме время Хозяин будет не в состоянии физически нажать на эту кнопку в виду несанкционированных действий, примененных в отношении его, производится выполнение алгоритма противодействия и оповещения.
1.1.3 При обнаружении Хозяином попытки несанкционированного проникновения на объект, он переводит кнопку N1 во второе нефиксированное положение, замыкая ее на время более 2 сек. Рекомендуется запараллелить этот контакт и развести его по другим комнатам или применить радиокнопку в виде носимого брелка. После чего отрабатывается алгоритм противодействия и оповещения.
1.2 Алгоритм ночной охраны.
При наступлении ночного времени, установленного Пользователем, вся система автоматически переходит в ночной режим охраны.
1.2.1 При срабатывании датчика N1отрабатывается следующий алгоритм:
1.2.1.1 производится запись видео с более высокой скоростью в не стираемую память компьютера (стирание доступно только Хозяину с его паролем доступа);
1.2.1.2 выставляется на Плане компьютера мигающая метка, предупреждающая хозяина о необходимости проверить запись (продолжает мигать до ручной деактивации Пользователем);
1.2.2 При срабатывании датчика более одного раза в течение часа (период выставляется Пользователем) в динамик N1 в коридоре здания проговаривается звуковой файл типа: "Внимание, проникновение на внешнюю территорию объекта!"
1.2.3 Если хозяину необходимо выйти из здания в ночное время, он может отключить ночной режим, нажав переключатель N1 в первое положение. 1.2.4 При приеме посетителей в ночное время Хозяин также может использовать режим "цепочка", нажав переключатель N1 во второе положение. 1.2.5 При срабатывании датчика N2 звучит сирена в динамик N1 и отрабатывается алгоритм противодействия и оповещения. (Если помещение, в котором он установлен, не изолировано для его жителей на ночное время, то он заменяется на геркон открытия двери.)
2. Алгоритм работы Системы в отсутствии Хозяина в доме. Режим охраны.
2.1 Покидая дом, Хозяин предварительно нажимает кнопку N1 во второе нефиксированное положение. При этом монитор в коридоре переключается на камеру N2. Убедившись, что за углом никто не стоит, Хозяин отпирает дверь, выходит и запирает ее снаружи.
Через некоторое время после выхода (установленное Пользователем) Система переходит в режим охраны.
2.1.1 При срабатывании датчика N1, определившего наличие людей перед входной дверью, отрабатывается следующий алгоритм:
2.1.1.1 производится запись нескольких кадров в циклическую память компьютера, самостираемую при невостребованности.
2.1.1.2 если после этого не происходит вход во внутрь здания (через несколько минут не срабатывает датчик N2),Система определяет это явление как злоумышленный осмотр доступа и записывает происходящее более подробно в не стираемую память с функцией предупреждения Хозяина;
2.1.2 При срабатывании датчика N2 активизируется режим противодействия и оповещения с задержкой срабатывания на установленное Пользователем время. 2.2 В течение этого времени Хозяин должен отключить этот режим нажатием кнопки N2, тем самым переведя Систему в алгоритм работы "в присутствии Хозяина в доме". 2.3 Если же отключения не следует, по истечении задержки отрабатывается алгоритм противодействия и оповещения.
Приведенный алгоритм является минимально необходимым для защиты помещения и личности.
II. Дополнительные элементы.(перечисляются в порядке приоритетности)
1. Его удобство и мобильность резко повышает применение в качестве кнопки N2 носимого радиобрелка. На нем же можно разместить дополнительно тревожную кнопку, с радиусом действия по всему объекту.
2. Чтобы избежать кражи этого брелка и использования его посторонними людьми рекомендуется приобретение его кодового варианта, при котором Хозяин при входе в дом должен набирать легкую комбинацию из двух-трех кнопок, делая это скрытно, например, в кармане. Этот вариант предусматривает возможность насильственного проникновения на объект путем взятия Хозяина в заложники. Если его заставляют это сделать, он набирает другую комбинацию, которая активирует скрытое противодействие и оповещение.
3. Защититься от отключений электричества можно с помощью компьютерного бесперебойного источника питания, от которого также нужно запитать основную камеру и монитор просмотра. При наличии "зеленых" режимов, он сможет надолго сохранить работоспособность Системы. При этом рекомендуется поставить датчик отсутствия тока, в алгоритме которого установить автосообщение Хозяину.
4. Применение с компьютером обычного модема позволяет:
- производить звуковое оповещение о происшествии по заложенным телефонным номерам;
- передавать информацию на пейджер;
- передачу видеозаписи, сделанной камерой N1 по телефонной линии. (В интерфейсе датчика есть возможность запрограммировать передавать видеоинформацию, записанную по предыдущему датчику. Это удешевляет систему, позволяя сэкономить на камере внутри помещения (Камера N3). Необходимость передачи ВИДЕО наступает по датчику N2, а запись производится до этого по датчику N1.
Эти функции добавляются в алгоритм противодействия и оповещения.
5. В большинстве случаев несанкционированное вторжение происходит через входную дверь. Однако есть вероятность доступа другими путями: через заднюю дверь, окна, чердак и т.д. Чтобы зафиксировать такие события рекомендуется поставить камеру в наиболее вероятном месте появления злоумышленника. В данном варианте - это коридор.
Камера N3 в коридоре здания обеспечивает следующие функции:
- запись попыток несанкционированного доступа в ночном режиме в присутствии Хозяина;
- запись попыток несанкционированного доступа в режиме охраны;
- запись и передача видео при отработке алгоритма противодействия и оповещения;
- фиксация несанкционированных действий с целью дальнейшего доказательства факта правонарушения. (Камера N1 может не записать ничего криминального, т.к. злоумышленник может проникнуть путем обмана. Хотя система противодействия и сработает, доказать что-либо будет сложно. При наличии камеры внутри помещения будет проще получить интересуемый в таких случаях материал.)
6. Кроме того, многие проблемы, особенно финансовые, можно предотвратить, задокументировав какие-либо значимые разговоры, установив микрофон в кабинете или гостиной комнате. Запись аудио можно включить тремя путями:
- предварительно перед приходом интересуемого лица;
- радиокнопкой;
- автоматической активизацией по наличию звукового уровня.
7. Второй аудио канал, доступный для записи Системе, можно задействовать на контроль телефонной линии. При наличии телефонного адаптера - фонбластера можно протоколировать все телефонные переговоры. Обычно этим каналом поступают первые тревожные звонки с угрозами.
8. При наличии Системы "АОН", можно также вычислять, откуда исходят какие-либо звонки, а также анализировать их статистику.
9. Система "Досье" помогает деловому человеку в работе с людьми, накапливать и анализировать информацию. Если предыдущая Система является лишь средством регистрации каких-либо событий и реагирования на них, отражая тактический характер, то накопленная база всех типов материалов с функциями анализа придает стратегическое значение Системе.
10. При наличии контроллера внешних устройств можно задействовать систему "санкций". Тогда в алгоритм противодействия при наличии хозяина в доме добавляется очень полезная функция противодействия взятию заложников. Например, если преступники ворвались в дом с целью грабежа или убийства, то, кроме основных противодействующих алгоритмов, которые могут еще больше разозлить их и сподвигнуть на уничтожение свидетелей, включается "дружелюбная" система санкций, когда на мониторе, установленном в коридоре (можно также задействовать все обычные телевизоры), проигрывается видеоролик с демонстрацией записанных действий злоумышленников и предложением освободить заложников, т.к. их уничтожение не скроет улик, а приведет к еще большим осложнениям. Любой порядочный преступник, зная, что его преступление будет раскрыто, никогда не пойдет на него.
11. Немаловажное значение имеет сохранение записанной информации. Применение так называемого "черного ящика" позволяет уберечь ее даже при физическом уничтожении компьютера. Жесткий диск, на который пишется вся информация специальным интерфейсом, выносится на расстояние до 25 метров с сокрытием путей доступа к нему.
12. Кроме того, в здании из множества комнат, не мешает расставить дополнительные динамики сигнализации и оповещения (Динамики N2 и N3).
13. Если есть автомобиль, оставляемый на улице, довольно актуален его контроль с помощью камеры с постоянной записью в самостираемую невостребованную память. Если ничего не случается, то по истечении определенного времени, установленного Пользователем, запись затирается новой.
14. Далее, если есть система "Досье", рекомендуется производить ранний анализ попыток несанкционированных действий, установив камеру (N4) с датчиком (N3) на контроль общедоступной территории, откуда просматриваются пути доступа в здание. Задав алгоритм записывать тех, кто находится в зоне большее время, чем это необходимо, чтобы просто пройти мимо, можно вычислять лиц, наблюдающих за графиком передвижения Хозяина, а также осматривающих пути доступа.
15. Для более непроницаемой охраны рекомендуется также поставить камеры с датчиками по периметру здания.
16. Для большей эффективности записи в темное время суток рекомендуется применение инфракрасных подсветок в зоне видимости камер. В первую очередь ее необходимо поставить перед входной дверью. Их можно заменить электролампами в том числе, управляемыми по датчикам.
17. Для большего удобства некоторые наружные камеры можно развести по высокой частоте по обычным телевизорам, имеющимся в доме. Тогда появляется возможность не вставая с дивана контролировать входную дверь и периметр здания, что увеличивает оперативность.
18. Установив датчики в каждой из комнат, можно получать полную карту всех передвижений внутри здания, тем самым контролировать даже хорошо знакомых лиц, вдруг решивших незаметно совершить какие-либо несанкционированные действия.
19. А добавление камеры с датчиком в комнату, где хранятся деньги или какие-либо другие ценности, дает возможность Хозяину точно знать, кто и когда, а также что оттуда брал. Кроме того, в алгоритм этого датчика можно заложить автосообщение на рабочий телефон или пейджер Хозяина, чтобы даже близкие люди не совершили опрометчивых действий.
20. Применение активных средств противодействия (фотошоков, газовых устройств и проч.), управляемых компьютером, оправдано лишь в режиме охраны при отсутствии Хозяина в доме. Рекомендуется обязательно вставлять в алгоритм многократное предупреждение.
21. Использование электромеханического замка с кнопкой открытия на радио-брелке не вносит какого-либо вклада в режим безопасности, однако, несомненно придает удобство пользования Системой.
В процессе эксплуатации Системы она помогает выявить некоторые незамеченные ранее уязвимые места, защитить которые можно изменением установленного алгоритма как самим Пользователем, так и с помощью фирмы - разработчика.
|
